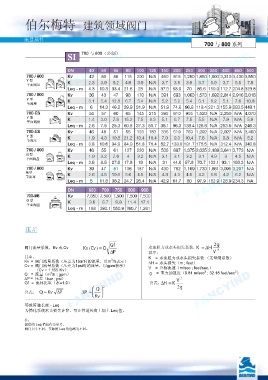

伯尔梅特 建筑领域阀门

流量属性
流量表 700 与 800 系列

700 与 800（公制）
SI
FANCYIND Y 型 FANCYIND FANCYIND

平面阀盘

Y 型
节流塞

Y 型
平面阀盘

Y 型
节流塞

角型
平面阀盘
角型
FANCYIND 节流塞 FANCYIND FANCYIND

G 型
平面阀盘

压差

阀门流量系数，Kv 或 Cv 水流阻力或水头损失系数，
其中：
其中： K = 水流阻力或水头损失系数 （无量纲系数）

3
Kv = 阀门流量系数（压差为1bar时的流量，以m /h表示） ∆H = 水头损失（m ; feet）

Cv = 阀门流量系数（压差为1psi时的流量，以gpm表示） V = 公称流速（m/sec ; feet/sec.）
（Cv = 1.155 Kv） 2 2
3
Q = 流量（m /h ; gpm） g = 重力加速度（9.81 m/sec ; 32.18 feet/sec ）

FANCYIND 公式： FANCYIND FANCYIND
∆P = 压差（bar ; psi）

Practical formulas for water: Q = Kv ΔP
公式：
Gf = 流体比重（水=1.0）

等效管道长度 - Leq
为简化系统水头损失计算，可在管道长度上加上 Leq 值。

注：
提供的 Leq 值仅作为参考。
阀门尺寸不同，实际的 Leq 值也略为不同。
