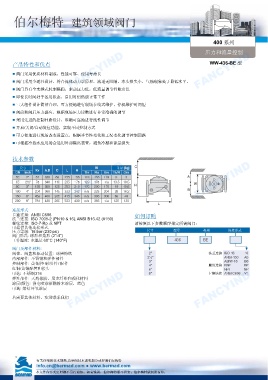

Page 129 - Bermad_以色列伯尔梅特_控制阀门产品样本手册_建筑楼宇工业

FANCYIND
FANCYIND FANCYIND

伯尔梅特 建筑领域阀门

400 系列

压力和流量控制
FANCYIND 产品特性和优点 FANCYIND FANCYIND

WW-436-BE 型
■ 阀门采用优质材料制成，性能可靠、使用寿命长
■ 阀门采用全通径设计，符合流体动力学原理，流道无阻隔，水头损失小，气蚀现象处于最低水平。

■ 阀门具有全支撑式轧制隔膜，驱动压力低，低流量调节性能出色
■ 即使长时间处于备用状态，启用时仍然能正常工作

■ 三大组件设计简洁合理，可方便地进行现场在线式维护，停机维护时间短
■ 阀前和阀后压力感应，根据现场压力读数进行非常准确的调节

■ 采用先进的控制回路设计，准确可靠地进行线性调节
■ 开启/关闭/自动复位功能，实现不同控制方式

■ 可方便地进行现场改变设置点，根据季节性变化和工况变化调节控制回路
■ 可根据冷热水应用场合选用外部隔离装置，避免冷凝和能量损失

技术参数
尺寸 重量
FANCYIND FANCYIND FANCYIND

连接形式:

卡箍连接: ANSI C606 如何订购

法兰连接: ISO 7005-2 (PN10 & 16); ANSI B16.42 (#150)
螺纹连接: ISO-7-Rp 或 NPT 请按照以下参数顺序指定所需阀门：
Threaded: ISO-7-Rp or NPT Others:
可提供其他连接形式
Available on request Pressure
连接形式
类别
型号
尺寸
压力等级: 16 bar (230 psi) Size Model Category End Connections
Rating: 16 bar (230 psi) Valve
阀门形式: 球形和角形 (2"-4")
工作温度: 水温达 60°C (140°F) 4 43 36 B BE
Pattern: Globe & Angle (2”-4”)

Working Temperature: Water up to 60°C
阀门及部件材料:

阀体、阀盖和驱动装置: 球墨铸铁 法兰连接
Main Construction Materials:
内部部件: 不锈钢和弹性部件
Body, Cover and Actuator: Ductile Iron
控制部件: 黄铜控制组件/配件 螺纹连接
Internals: Stainless Steel & Elastomer
红铜/黄铜配管和接头
可选: 不锈钢316 卡箍连接
FANCYIND
FANCYIND 涂层/颜色: 静电喷涂聚酯粉末涂层，蓝色 FANCYIND
弹性部件: 天然橡胶，尼龙纤维和强化材料
Copper & Brass tubing & fittings
Optional: Stainless Steel 316
可选: 熔结环氧涂层

若需要其他材料，欢迎联系我们

有关详细的技术规格,请参阅技术说明部分或咨询伯尔梅特
info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
