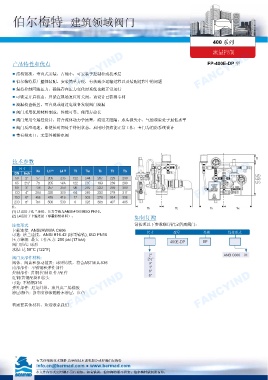

Page 105 - Bermad_以色列伯尔梅特_控制阀门产品样本手册_建筑楼宇工业

FANCYIND
FANCYIND FANCYIND

伯尔梅特 建筑领域阀门

400 系列

流量控制
Flow Control
FANCYIND 产品特性和优点 FANCYIND FANCYIND

FP-400E-DP 型
■ 结构紧凑，垂直式安装，占地小，可安装于控制柜或技术层

■ 伯尔梅特原厂整体装配，安装简单方便，有效减少运输过程以及装配过程中的问题
■ 保持控制回路压力，确保存在压力变化时系统也能正常运行
■ 可锁定开启状态，只能在现场复位时关闭。该设计已获得专利

■ 滴漏检查装置，可直观或通过电设备发现阀门滴漏

■ 阀门采用优质材料制成，性能可靠、使用寿命长

■ 阀门采用全通径设计，符合流体动力学原理，流道无阻隔，水头损失小，气蚀现象处于最低水平

■ 阀门反应迅速，即使长时间处于待用状态，启用时仍然能正常工作；专门为消防系统设计

■ 带有排水口，无需外部排水阀

技术参数
FANCYIND FANCYIND FANCYIND
尺寸

)

注：
(1) L1适用于法兰连接，压力等级为ANSI #150和ISO PN16。
(2) L4适用于卡箍连接（球墨铸铁材料）。 如何订购

连接形式: 请按照以下参数顺序指定所需阀门：

卡箍连接: ANSI/AWWA C606 Size Model Category End Connections
可选: 法兰连接，ANSI B16.42 (球墨铸铁), ISO PN16 尺寸 型号 类别 连接形式
Optional: Flanged ANSI B16.42 (Ductile Iron), ISO PN16
压力等级: 最大工作压力: 250 psi (17 bar) 400E-DP BF
Pressure Raiting: Max. working pressure:
阀门形式: 球形
Valve Pattern: Globe
水温: 达 50°C (122°F)
Water Temperature: Water up to 50°C (122°F)
阀门及部件材料:
Main Construction Materials:
阀体、阀盖和驱动装置: 球墨铸铁，符合ASTM A-536
Body, cover & Actuator: Ductile Iron ASTM A-536
内部部件: 不锈钢和弹性部件
Internals: Stainless Steel & Elastomer
控制部件: 黄铜控制组件/配件
红铜/黄铜配管和接头
Control Trim System: Brass control components
FANCYIND 可选: 不锈钢316 FANCYIND FANCYIND
Copper & Brass tubing & fittings
弹性部件: 尼龙纤维，聚异戊二烯橡胶
Optional: Stainless Steel 316
涂层/颜色: 静电喷涂聚酯粉末涂层，红色
Elastomers: Nylon fabric reinforced polyisoprene NR

Coating / colour: Electrostatic Powder Coating

若需要其他材料，欢迎联系我们

有关详细的技术规格,请参阅技术说明部分或咨询伯尔梅特
info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
