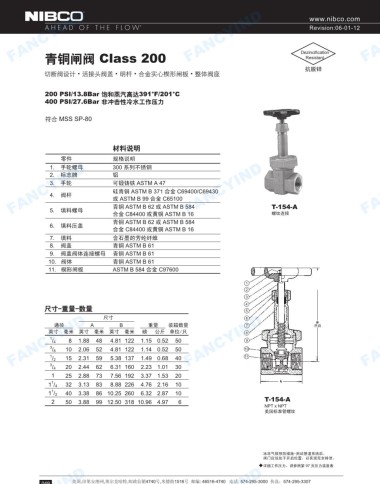

青铜闸阀 Class 200
抗脱钵
切断阀设计·活接头阀盖·明杆·合金实心棋形闸板·整体阀座
200 PSI／’ 3.8Bar 饱和蒸汽高达39唱 °F/201°C
400 PSl/27 .&Bar 非冲击性冷水工作压力
符合 MSS SP-80
材料说明
零件 规格说明
手轮螺母 300 系列不锈钢
FANCYIND FANCYIND 可锻铸铁 ASTM A47 FANCYIND FANCYIND
铝
标志牌
2.
手轮
3.
硅青铜 ASTM B 371 合金 C69400/C69430
阀杆
4.
或 ASTM B 99 合金 C65100
青铜 ASTM B 62 或 ASTM B 584
填料螺母
5.
螺纹连接
合金 C84400 或黄铜 ASTM B 16
青铜 ASTM B 62 或 ASTM B 584 T·’54-A
6. 填料压盖
合金 C84400 或黄铜 ASTM B 16
7. 填料 含石墨的芳纶纤维
8. 阀盖 青铜 ASTM B 61
9. 阀盖阀体连接螺母 青铜 ASTM B 61
10. 阀体 青铜 ASTM B 61
11. 樱形闹中反 ASTM B 584 合金 C97600
尺寸－重量－数量
尺寸 B 重量 装箱数量
FANCYIND FANCYIND 59 4.81 122 1.15 0.52 50 FANCYIND FANCYIND
A
通径
公斤单位／只
英寸毫米英寸毫米英寸毫米
磅
,,4
1.88 48
8
3ta
10 2.06 52
4.81 122 1.14 0.52
50
,,2
5.38 137 1.49 0.68 40
15 2.31
3/4
20 2.44 62
25 2.88 73 6.3才 160 2.23 1.0才 30
7.56 192 3.37 1.53 20
1 才／4 32 3.13 83 8.88 226 4.76 2.16 10
11/2 40 3.38 86 10.25 260 6.32 2.87 10
2 50 3.88 99 12.50 318 10.96 4.97 6 T-’54-A
NPTx NPT
美国标准管螺纹
冰冻气候预防措施－测试管道系统后，
阀门应该处于开启位置， 以实现完全排泄。
．详细工作压力， 请参照第 97 页压力温度表
FANCYIND FANCYIND 中国·上海来峰流体控制设备有限公司，电话. 021-66116686 .传真： 021-3636才 370 • http://www.gofine.com.cn FANCYIND
FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号 邮编 46516-4740
E固
电话 574-295-3000 传真： 574-295-3307
