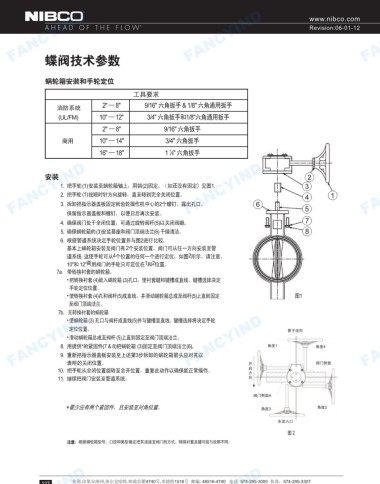

蝶阀技术参数
蜗轮箱安装和手轮定位
工具要求
消防系统 2”-8” 9/16”六角扳手＆ 1旭”六角通用扳手
(UυFM) 1。”－ 12” 314”六角扳手和1启”六角通用扳手
2”一 8” 9/16＇’六角扳手
商用 1。”－ 14” 314”六角扳手
16”- 18” 1~”六角扳手
FANCYIND FANCYIND （如还没有固定）见图1 FANCYIND
FANCYIND
安装
1 把手轮机）安装至蜗轮箱轴上，用销但）固定。
2. 把手轮（1 ）按顺时针方向旋转，直至转到完全美闭位置。
3. 拆卸把指示器盖板固定到齿轮操作机中心的2个螺钉，露出孔口。
保留指示器盖板和螺钉，以便日后再次安装。
4. 确保阀门处于全闭位置，可通过旋转阑杆（5）以关闭阀瓣。
5. 确保蜗轮箱的（3）安装基座和阀门顶端法兰（6）干躁清洁。
6. 根据管道系统决定手轮位置井与图2进行比较。
基本上蜗轮箱安装至阀门有 2个安装位置，阀门可从任一方向安装至管
道系统·这使手轮可从4个位置的任何一个进行定位，如图2所示。请注意，
1。”和 12”商用阀门的手轮只可定位在1和2位置。
7a. 带转换衬套的蜗轮箱。
·m转换衬套（4）嵌入蜗轮箱。）孔口，使衬套键和键槽成直线。键槽选择决定
手轮定位位置。
·便转换衬套（4）孔和阀杆（5）成直线，井滑动蜗轮箱总成至阀杆但）上直到固定
至阀门顶端法兰。
7b. 无转换衬套的蜗轮箱
·使蜗轮箱。）孔口与阀杆成直线（5）井与键槽呈直线。键槽选择将决定手轮 管子流向
FANCYIND FANCYIND FANCYIND FANCYIND
定位位置。
·滑动蜗轮箱总成至阀杆币）上直到固定至阀门顶端法兰。
8. 用提供＊的紧固件（7 &8）把蜗轮箱（3）固定至阀门顶端法兰币）。
9. 重新把指示器盖板安装至上述第3步拆卸的蜗轮箱箭头应对其以
表明的关闭位置。
10. 把手轮从全闭位置旋转至全开位置，重复此动作以确保能正常操作。 开启方向
11. 继续把阀门安装至管道系统。
＊量少应有商个紧自件，且安装至对角位置。
水流入口
圄 2
注意：根据蜗轮箱型号，口径和类型确定把其连接至阀门的方式。转换衬套及键可能与说明不同。
