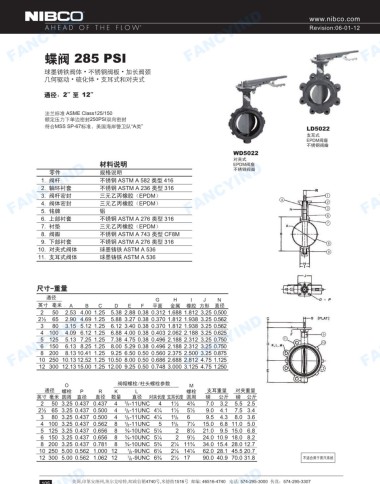

蝶阀 285 PSI
球墨铸铁阀体·不锈钢阀板·加长阀颈
几何驱动·硫化体·支耳式和对夹式
通径 .2”至唱 2”
法兰标准 ASME Class125月 50
额定压力下单边密封250PSI双向密封
符合MSS SP-67标准，美国海岸警卫队＂A寞’
LD5022
支耳式
EPDM阀座
不锈钢阀瓣
WD5022
对夹式
材料说明 不锈钢阀瓣
EPDM阀座
茹蓓页萌－
FANCYIND FANCYIND 不锈钢 ASTMA582 类型 416 FANCYIND FANCYIND
零件
1. 阔杆
2. 轴环衬套
不锈钢 ASTMA236 类型 316
3. 阀杆密封
三元乙丙橡胶 CEPDM)
三元乙丙橡胶 CEPDM)
4. 阀体密封
5. 铭牌
6. 上部衬套 铝
不锈钢 ASTMA276 类型 316
7. 衬垫 三元乙丙橡胶 CEPDM)
8. 阀瓣 不锈钢 ASTMA 743 类型 CF8M
9. 下部衬套 不锈钢 ASTMA276 类型 316
10. 对夹式阀体 球墨铸铁 ASTMA536
11. 支耳式阀体 球墨铸铁 ASTMA536
胡子
尺寸－重量
一旦旦 G H I J N
英寸毫米 － A B C D E F 平面 金属橡胶方形直径
2 50 2.53 4.00 1.25 5.38 2.88 0.38 0.312 1.688 1.812 3.25 0.500
2% 65 2.90 4.69 1.25 5.88 3.27 0.38 0.370 1.812 1.938 3.25 0.562
FANCYIND FANCYIND FANCYIND FANCYIND
80 3.15 5.12 1.25 6.12 3.40 0.38 0.370 1.812 1.938 3.25 0.562
3
4 100 4.09 6.12 1.25 6.88 4.00 0.38 0.403 2.062 2.188 3.25 0.625
5 125 5.13 7.25 1.25 7.38 4.75 0.38 0.496 2.188 2.312 3.25 0.750
6 150 6.13 8.25 1.25 8.00 5.29 0.38 0.496 2.188 2.312 3.25 0.750
8 200 8.1310.41 1.25 9.25 6.50 0.50 0.560 2.375 2.500 3.25 0.875
10 250 10.1312.52 1.25 10.50 8.00 0.50 0.686 2.688 2.812 4.75 1.125
12 300 12.1315.00 1.25 12.00 9.25 0.50 0.748 3.000 3.125 4.75 1.250
阀帽螺栓／柱头螺栓参数 M
。
一旦鱼一螺栓 p R K L 螺栓 支耳重量 对夹重量
英寸毫米圆周直径 直径数量 直径 对夹长度支耳长度圆周 萌 ． 公斤带 ． 公斤
2 50 3.25 0.437 0.437 4 5/a-11 UNG 4 1 % 4% 7.0 3.2 5.5 2.5
2% 65 3.25 0.437 0.500 4 5/a-11UNC 4~ 1% 5% 9.0 4.1 7.5 3.4
3 80 3.25 0.437 0.500 4 5/a-11 UNG 4~ 15/a 6 9.5 4.3 8.0 3.6
4 100 3.25 0.437 0.562 8 5/a-11 UNG 5 15/a 7% 15.0 6.8 11.0 5.0
5 125 3.25 0.437 0.656 8 %-10UNC 5~ 2 8% 21.0 9.5 15.0 6.8
6 150 3.25 0.437 0.656 8 %-10UNC 5~ 2 9% 24.0 10.9 18.0 8.2
8 200 3.25 0.437 0.781 8 %-10UNC 5% 2~ 刊% 34.0 15.4 28.0 12.7
10 250 5.00 0.562 1.000 12 7/a-9UNC 6Y4 2Y4 14Y4 62.0 28.1 45.5 20.7
12 300 5.00 0.562 1.062 12 7/a-9UNC 6% 2% 17 90.0 40.9 70.0 31.8 ｜不适合用于蒸汽系统｜
-
FANCYIND
FANCYIND FANCYIND 中国·上海奉峰流体控制设各有限公司，电话： 021-66116686 .传真： 021-36361370 • http://www.gofine.com.cn FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号邮编： 46516-4740
电话： 574-295-3000 传真： 574-295-3307
