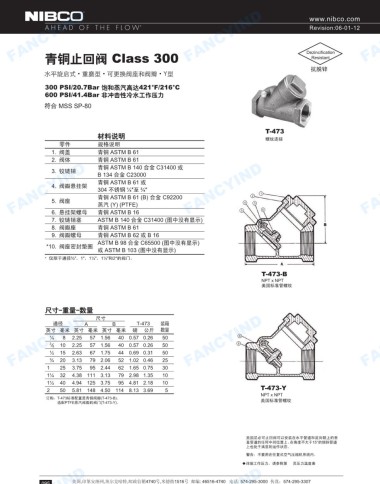

青铜止回阀 Class 300

抗脱辑
水平旋启式·重磨型·可更换阀座和阀瓣. y型

300 PSl/20. 7Bar 饱和蒸汽高达421°F/2’＆·c
600 PSl/41.4Bar 非冲击性冷水工作压力
符合 MSS SP-80

T-473
材料说明 螺纹连接
零件 规格说明
1. 阀盖 青铜 ASTM B 61
2. 阀体 青铜 ASTM B 61
青铜 ASTM B 140 合金 C31400 或
3. 接链销
FANCYIND FANCYIND 青铜 ASTM B 61 或 FANCYIND FANCYIND
B 134 合金 C23000
4. 阀瓣悬挂架
304 不锈钢%＂至%’
青铜 ASTM B 61 (B）合金 C92200
5. 阀座
蒸汽 (Y) (PTFE)
6. 悬挂架螺母
7. 钱链销塞 青铜 ASTM B 16
ASTM B 140 合金 C31400 （图中没有显示）
8. 阀瓣座 青铜 ASTM B 61
9. 阀瓣螺母 青铜 ASTM B 62 或 B 16
ASTM B 98 合金 C65500 （图中没有显示）
叫 0. 阀座密封垫圈
或 ASTM B 103 （图中没有显示）
＊仅限于通径%’，俨， 1~’， 1)1,’和2’的阀门。

T-473-B
NPTxNPT
美国标准管螺纹

尺寸－重量－数量
尺寸 B T-473 装箱
通径
FANCYIND FANCYIND 57 1.56 40 0.57 0.26 50 FANCYIND FANCYIND
A
英寸毫米英寸毫米英寸毫米磅公斤数量
y.
8 2.25
50
40 0.57 0.26
57 1.56
2.25
% 10
y.
44 0.69 0.31
15
50
67 1.75
2.63
% 20
30
62 1.65 0.75
3.75
95 2.44
25 3.13 79 2.06 52 1.02 0.46 25
1Y.. 32 4.38 111 3.13 79 2.98 1.35 10
1% 40 4.94 125 3.75 95 4.81 2.18 10
T-473-Y
2 50 5.81 148 4.50 114 8.13 3.69 5
NPTxNPT
订购， T-473标准配置是青铜阀瓣σ＂-473-B）。
选配PTFE蒸汽阀瓣的阀门（T-473-Y）。 美国标准管螺纹
美国尼必可止回阀可以安装在水平管道和流向朝上的垂
直管道的任何申间位置上．在角度不大于15°的倾斜管道
上也处于满意的运作状态．
警告．不要用在往复式空气压缩机系统内．
．详细工作压力，请参照第 页压力温度表
