上海幻点工业科技物流网安全监控解决方案(可施工)





1. 适用用户类型: 学校,医院,银行,工厂,酒店,商场,办公室,商业店铺,私人住宅公寓和别墅,公共设施,生产工艺,物流仓库,危险品仓库,码头,机场,油库,管道,走廊,电梯出入口,消防重点防护区域,矿区,发电厂,无人值守平台,海上平台等。

2. 解决方案:一套联网、联动的系统对相关工作进行管理,建设消防物联网系统,实现对消防通道和安全出口物品占用情况、消控室人员值守情况、消防栓水压情况、消防水箱液位情况、燃气泄露情况以及漏电及电路高温、配电箱高温等远程监控和实时报警。

3. 子系统设置及升级改造

3.1 火灾自动报警系统联网
火灾自动报警系统涉及到海湾、三江、德安、尼特、北京利达、山东众海、北大青鸟、松下、霍尼维尔、西门子、能美、赛福德、诺蒂菲尔、秦皇岛富通尼特等众多品牌的不同产品型号,虽各个厂家通信协议不统一,但均可通过升级改造实现联网管理。
火灾报警控制器信息采集:用户信息传输装置从火灾报警控制器的串口/打印口等报警输出接口获取数据,传输方式有RS232/RS485/CAN等方式。
信息传输:消防远程通讯主机通过2G/RJ45接口进行联网,将报警信息传输到中心消防物联网平台。
信息集成管理:通过报警监控中心对火灾报警信息进行集中监督、管理、统计、分析、展示。

3.2 消防水系统状态监控
通过部署物联传感器,对消火栓压力、喷淋系统水压、水箱/水池液位、末端压力等进行监测。及时发现消防水系统的故障,尽快检修,避免出现火灾无水救援等情况。
消防用水状态监控系统采用全网络架构,将前端的消防水压和液位信号传送到后端,进行存储、显示。前端采集单元主要针对建筑的消防用水的重要点位进行布控,例如室外消火栓水压监测、消防水箱/贮水池液位监测、单位室内消火栓水压监测和喷淋系统水压监测等。

3.3 电气火灾远程监控
利用电气火灾探测器、剩余电流互感器和温度传感器对各类电气系统的运行温度、配电箱温度、漏电流情况、配电箱温度等进行实时监测与管理,及时发现和处理各类电气火灾隐患,有效减少各类建筑电气短路、过流、过载等导致的火灾发生。
电气火灾远程监控系统主要由前端探测器、电气火灾监控设备和传输装置组成。
前端探测器包括剩余电流传感器、温度探测器、电气火灾探测器,对各类电气系统的运行温度,漏电流情况等进行实时监测。
传输装置根据使用场景不同可采用不同方式进行联网:小场所可通过数据传输单元(DTU)将组合式电气火灾探测器数据进行联网回传至物联网管理平台;重点单位等大型场所通过电气火灾监控设备对前端传感器进行汇聚管理,通过用户信息传输装置对接电气火灾监控设备,实现设备、数据和告警信号的联网。

3.4 独立式烟感
在住宅和人员密集的小型场(如普通民用建筑、多层民用建筑、多层商住楼、小型旅店、商店、小型娱乐场所、小型加工厂以及各类建筑的居民房间)所等火灾自动报警系统未覆盖的场所,为减少火灾损失和人员伤亡,使用独立式火灾探测报警器是非常必要的。



3.5可燃气体探测
可燃气体的泄漏会造成巨大的危害,给人民生活、财产带来巨大威胁。在可燃气体使用区域安装可燃气体探测器,对甲烷,氢气,丙烷,液化石油气等进行监测。当气体浓度超过爆炸下限时,及时报警并通知相关责任人。
可燃气探测报警系统器由可燃气体探测器、声光报警器、传输网络以及物联网平台组成。当探测器检测气体浓度达到报警设定值时将发出声光报警提示,提醒立即采取有效措施。
同时探测器将报警信息通过网络回传至消防控制室或者管理部门,以便在紧急情况下采取相关应急处置措施,如消防控制室一旦收到气体浓度超标报警,及时切断阀门并启动风机,达到及时排险的目的。

迪创红外气体探测器pirecl

3.6 消防设施可视化巡查
通过对巡查设备配置NFC标签,利用可视化巡查APP应用与智能标签技术的有机结合,实现传统防火巡查计划的自动生成、巡查过程的实时监督、巡查记录的电子化和规范化。
消防设施可视化巡查系统主要由NFC标签、巡查单兵或支持NFC功能的安卓手机、巡查APP、以及管理平台组成。通过在消防设施上增加NFC标签,管理平台制定巡查计划和路线通过APP下发至巡查单兵,巡查人员按照巡查计划和时间开展巡查,通过巡查单兵对NFC标签进行识别,实现巡查过程的实时监督、巡查记录的电子化和规范化。

3.7 视频监控应用
消防安全通道作为生命通道,任何单位、个人不得占用、堵塞、封闭疏散通道、安全出口、消防车通道,但在实际情况中许多单位都没有意识该问题,经常出现占用堵塞情况。
在消防通道安装智能识别监控系统,实现通道内物品堵塞智能识别,一旦出现堵塞情况,自动产生报警信号上传到中心平台,确保消防通道、安全出口、防火门正常工作。

3.8 仓库等重点部位热成像监控
部分仓库存放的货物中具有易燃物品或者贵重物品,一旦起火损失会非常严重。在重点防火区域安装热成像摄像机,在起火点温度与正常工作温度之间取一个值作为热成像摄像机的报警阈值,监控区域内只要有温度超过阈值热成像摄像机就会发送报警信号给监控中心,而软件平台则会将该报警信息通过联动短信、邮件等方式在第一时间发送给监管人员,以便相关人员尽早处理火情。

4. 系统组成

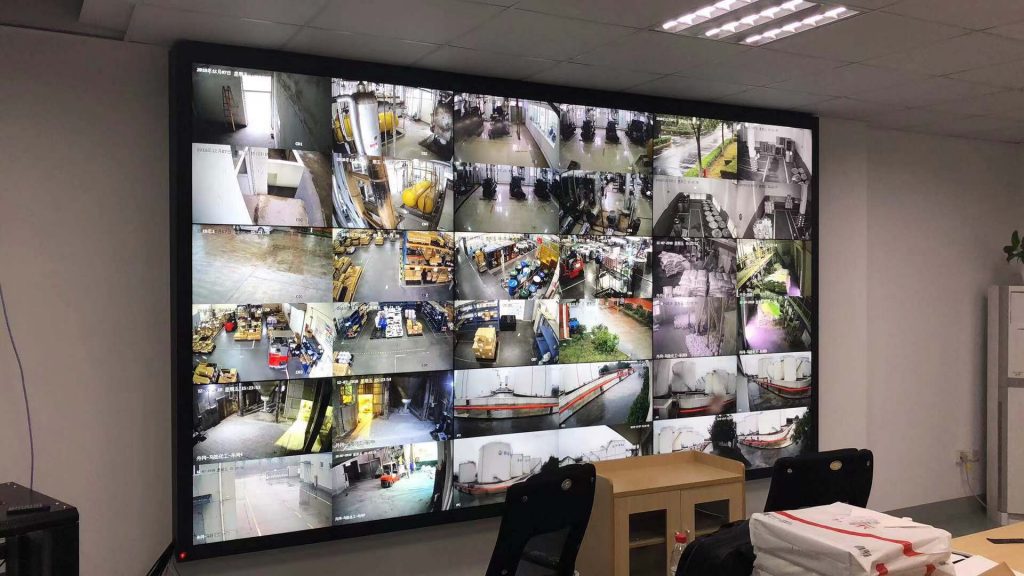

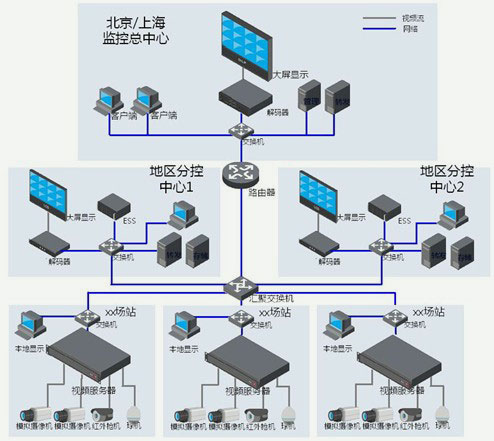

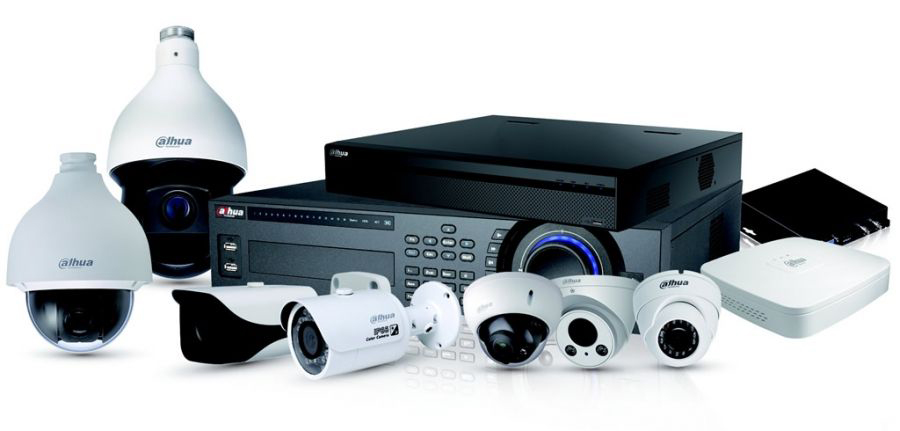

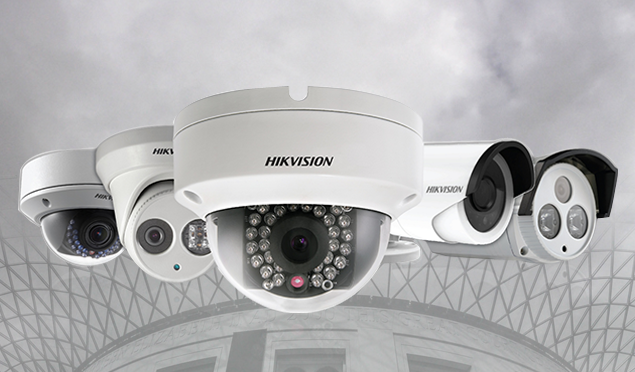

视频应用前端系统主要由摄像机(通用摄像机、AI双目摄像机、热成像摄像机)、NVR组成,实现对消防通道、登高场地、消控室、仓库等重点防火位置的智能可视化监管。
消防通道、登高场地监控:采用通用摄像机对消防通道、登高场地进行实时监控,通过视频巡逻等方式对消防通道堵塞、登高场地违规占用等行为进行有效监管。

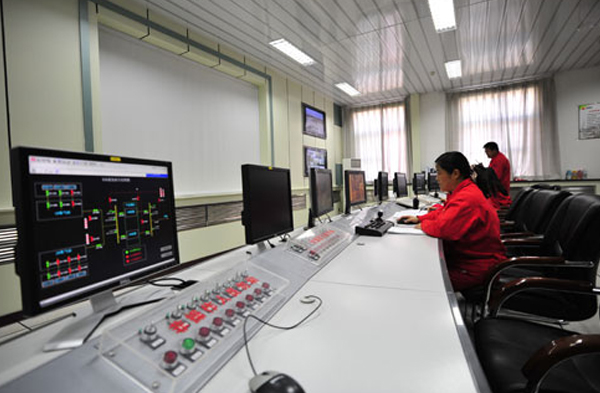

消控室值守监控:采用AI双目摄像机对消控室值班人员的在离岗情况进行实时检测,当区域内目标数不满足“在岗人数”并持续时间达到“离岗时间”阈值,则发出报警,弹出报警窗口(包含岗位无人时的抓拍,及无人前后视频录像)。
仓库等重点防火位置监控:应用热成像、双光谱摄像机对重点防火区域进行定点和巡航监测,确保对目标区域的全覆盖,在温度异常时能够快速检测到警情,实现精准报警。
定点监测:针对重点防火区域,采用热成像筒机进行在线实时定点监测,当货物表面温度出现异常即可快速报警,同时,热成像筒机支持火点检测,针对区域内筒机无法覆盖的货物间隙,若产生火点,可快速检测火情、准确报警。
巡航检测:在高点架设一台热成像双光谱球机,可针对几个重点防火区域设置巡航扫描,实时动态检测火点。同时,在现场产生火情报警时,可调用球机快速确认现场实际情况。

5. 消防系统物联网平台功能
报警中心是消防报警的集中展示中心,包括报警总览、实时报警、历史报警等模块。
中心能够展示消防系统接入的主机和探测器等终端上报的消防业务报警数据和系统运行状态数据。
具体包含有下面的模块:报警总览,实时报警,历史报警,报警联动,数据导出,状态监测,实时监测,历史监测。

6. 视频应用
视频监控系统是在系统收到火灾自动报警后,根据摄像头与火警探头、所在区域的对应关系,自动调出对应的视频重点单位和区级监控中心的视频图象,实现对重点单位、区级监控中心处理火警过程的监管,并自动保存视频作为管理依据。

7. 巡查管理
通过巡查点管理,巡查计划管理,巡查记录,巡查统计,巡查APP等功能实现。巡查人员通过手持PDA终端及手机APP接收巡查任务,对消防设施展开逐一向导式巡查,系统根据巡查点位的设施类型自动加载巡查说明,指导巡查人员按照标准要求完成巡查工作。巡查完成后,将巡查信息上传到平台形成巡查记录。
针对无WIFI和运营商信号的场景,手持巡查单兵支持离线巡查。

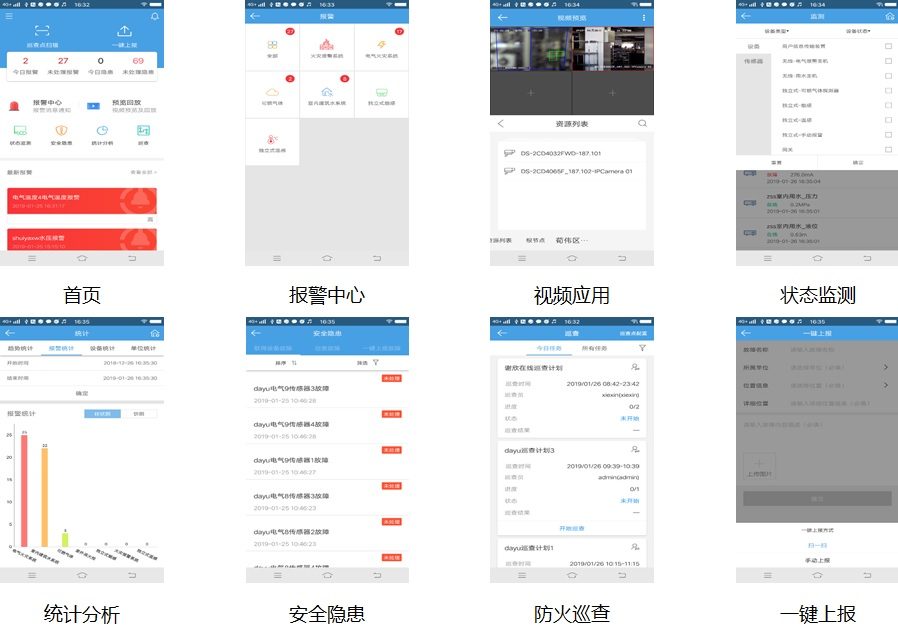

8. 移动APP
根据用户负责的区域、单位展示当前报警、当前故障、所有报警等数据。及时将各系统的报警信息(如名称、所属单位、报警内容、报警等级、所属设备、处理人、位置、处理时间、所属系统、处理状态、联动情况)发送给消控人员,便于第一时间确认、处理火灾自动报警、液位低、欠压等报警事件,提高报警处理效率。报警统计展示,可以通过时间折线图,报警设备状态,报警数据柱状图,饼状图等进行直观统计。

上海幻点工业科技在工业领域可以提供的安防应用解决方案

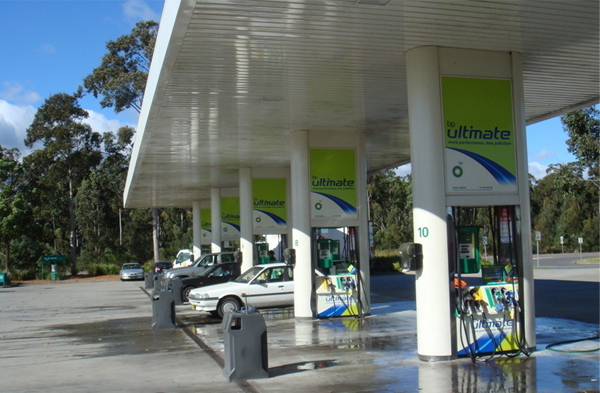

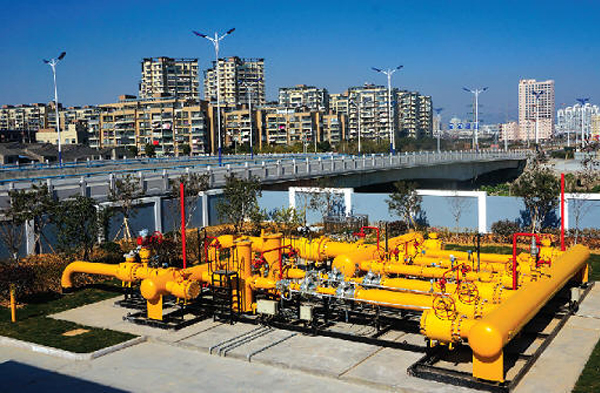

加油加气站安防监控应用解决方案 城市燃气安防控制系统应用解决方案 油气罐车安防监控应用解决方案

油气库安防监控应用解决方案 管道沿线安防监控应用解决方案 油气田安防监控应用解决方案
数字化油气安防综合管理系统解决方案 炼油炼化及化工安防监控应用解决方案 钢铁厂安防监控解决方案

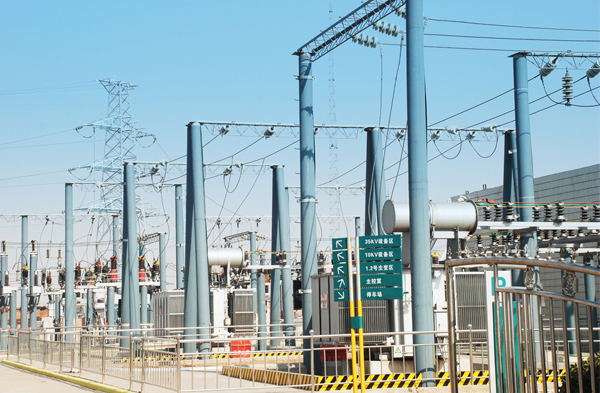

煤炭CCTV视频监控联网解决方案 智能变电站辅助系统综合监控平台解决方案
