威景 Viking ZSFY(F-1)型预作用报警阀组

名称: 型预作用报警阀组

品牌: 威景/ Viking

货号: ZSFY(F-1)

产地: 美国

清除
SKU: N/A 分类: , 标签: , ,

描述

vikinghead



美国威景公司创立于1897年,是享誉世界的著名消防设备制造商,在美国设有制造厂,全球有六十多个分公司,代理商遍布世界七十多个国家和地区。美国威景公司自1985年起开始为中国服务。一直全力从事防火设备销售及技术支持服务。





1.产品概述



预作用系统有单连锁预作用系统、双连锁预作用系统和循环系统等,这些系统使用闭式喷头。预作用系统由预作用阀组探测系统喷头和管网组成,预作用阀组一般由雨淋阀、止回阀和相关配管组成来实现各种功能,探测系统可以是湿式传动、干式传动或电启动。启动方式可通过手动、固定温感、温度上升速率或其他方式来实现。在喷头动作前,探测系统就动作了并发出报警。 预作用系统经常用在易结冰场所,所以用电启动和干式传动最为常见。

在预作用系统管网中,通常充满低压气体来监控系统的完整性,如果喷头或释放管破裂,气压就会下降,低气压报警开关或供气设备就会报警。

  • A.单连锁预作用系统:单连锁要求探测系统动作时就启动雨淋阀向系统充水,当喷头爆裂就喷水,系统管网也使用压缩空气监测。 在系统管网破裂泄漏或喷头爆裂,将发生低气压报警,但雨淋阀不会开启;探测
    系统若由于火灾损伤而误动作,雨淋阀就会打开向系统充水,若探测系统不动作,雨淋阀就不会开启。单连锁预作用系统经常用于喷头喷水会造成较大水渍损失的场所,大多也替代那些超过所允许容积的
    较大的干式阀系统,还有用于对系统管网损坏引发突发喷水需严格控制的场所。
  • B.双连锁预作用系统:双连锁预作用系统使用探测系统并在管网中有压缩空气。此系统的雨淋阀在收到管网气体压力下降和探测系统两个信号才会开启。 如果由于火灾、损坏或误动作引发探测系统动作,雨淋阀
    不会开启,但系统会报警。如果管网损坏或喷头破裂,雨淋阀不会开启但低气压报警开关会报警。只有喷头和探测系统两个都动作,雨淋阀才会开启,管网才会进水。双连锁预作用系统主要用于管网喷水会引发严重后果的区域,如冷藏、易结冰区域,或者要严格控制会突发喷水的场所。
  • C.循环系统:这是一种特殊的监控的循环系统,详细信息可咨询幻点工业科技公司。



2.技术数据



在目前的工程项目中,电启动的单连锁预作用系统最为广泛,在此介绍电启动的单连锁预作用系统。 电启动的单连锁预作用系统使用雨淋阀、止回阀及相关配管、有压气体喷淋管网和探测系统组成。 有压气体管网只用作监测作用,以防止管网的泄漏。如果系统管网或喷头损坏,监控气压下降触发低气压压力开关报警。电启动预作用系统要求有一只电磁阀,此电磁阀由与探测系统兼容的释放控制盘控制。 当发生火灾时,探测系统动作,系统控制盘使电磁阀通电开启,致雨淋阀开启,向管网充水,只要喷头动作,喷头就会喷水。 只要喷头没有动作,喷头就不会喷水。



重要的设定参数

建议喷淋管网中的监控压缩空气压力为 0.05MPa;压力开关提供的触点信号应作为低气压报警信号;气源供应设计:系统选择的空压机确保能在 30min 中内提供设计之压力。 该气源应可调节、限流且能自动启动补气。

启动管网中的气源压力应能调节,并维持在设定的压力值。 当压力设定值与本章节中的设置要求不符时,将可能影响系统的运行。





3.系统组成



预作用系统有预作用报警阀、供气系统和探测报警系统组成,而预作用报警阀有雨淋阀和止回阀及配管组成。

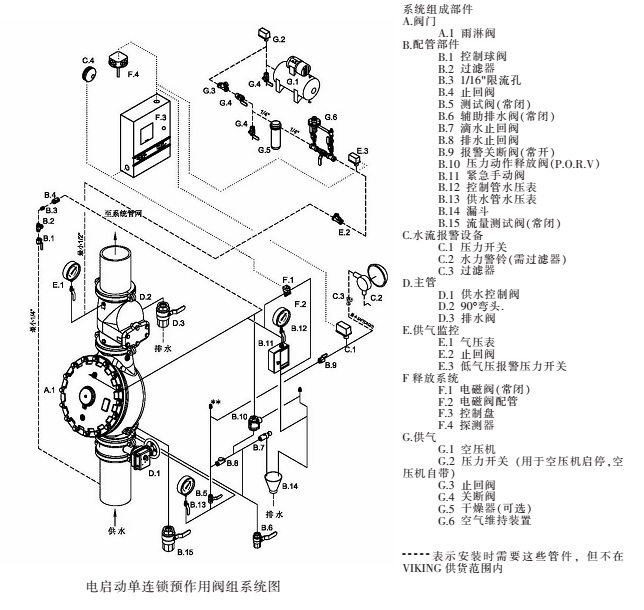

下图为 F-1 雨淋阀和止回阀及配管、供气和探测装置所组成的电启动单连锁预作用系统的各组成部件的示意图。

viking-f1-dry

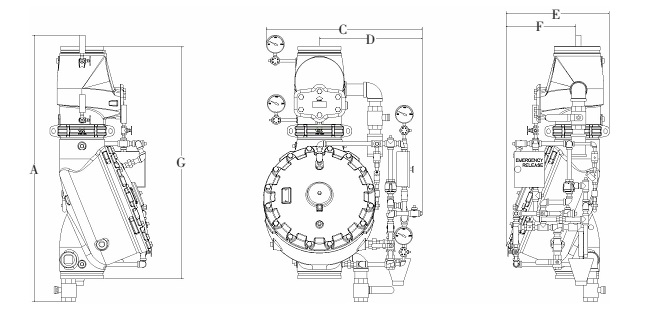

4.预作用报警阀组(由 F-1 雨淋阀和止回阀组成)外形尺寸



viking-f1-dry2



规格 A C D E F G
DN80 831 648 437 496 298 641
DN100 899 673 452 570 329 765
DN150 1158 737 491 565 341 959
DN200 1353 821 524 560 361 1181





循环自动喷淋灭火系统 III— —防范由火灾引起的水灾破坏

循环自动喷淋灭火系统既有灭火功能,也可减少灭火用水对财物的破坏,并且相对其他卤代烷替代产品,安装及运作的成本更低,更不需为补充灭火剂而烦恼。
循环灭火系统发展至今已有三十多年历史,是体积小巧,运作可靠,寿命长久的全自动喷淋灭火系统,并已获得 UL 认可。



循环灭火系统在国外已普遍作为卤代烷气体系统的代替系统, 并广泛应用于计算机中心、电厂集控室、手术室、地下室、电缆夹层、档案室和博物馆。目前该系统已有湿式系统,雨淋系统,单连锁预作用系统,双连锁预作用系统,并且在港澳地区的应用已相当广泛。



循环灭火系统是具备监控作用的自动开启及自动关闭的洒水系统。 系统主要由流量控制阀及配管、电磁阀、控制盘、循环式温感探测器及连接电缆和喷淋管网组成。 当循环式温感探测器感应到温度超出预设值时,控制盘使电磁阀打开,使水从流量控制阀的上方排出,促使流量控制阀打开,将水充满喷淋管道,压力开关或警铃同时发出报警。 当喷头受热爆破后立即洒水灭火。 当火场温度下降到低于预设值时,循环式温感探测器便发出信号给控制盘,通过盘内的预设延时后关闭电磁阀,使控制阀瓣上方重新加压,并关闭流量控制阀使喷头停止喷水。 若温度回升系统会再次自动启动,直至火灾完全扑灭为止。

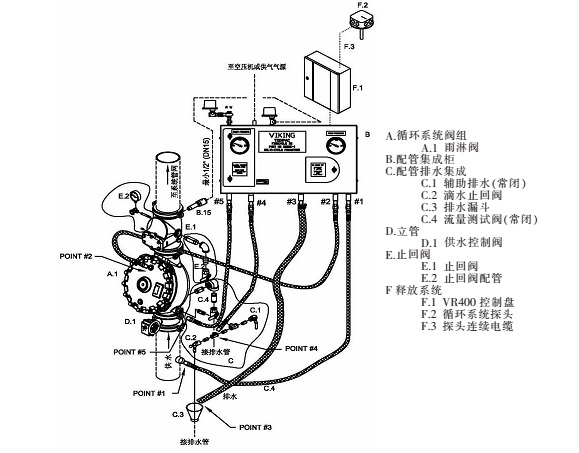

viking-f1-dry3



订货说明

  • 1、正品货源-最短交货期
    上海幻点为美国威景经销商,所有货源保证原装;能够提供最快交货期。
  • 2、关于价格
    网页标注价格为预付定金,实际价格请跟我们联系确认。
  • 3、关于售后
    依照Viking原厂的质保条款。

其他信息

重量 10 kg
压力等级

PN16

型号

ZSFY(F-1)

材料

球墨铸铁

口径

3''-80, 4''-100, 6''-150mm, 8‘’-200mm

接口

ISO国标法兰, ANSI美标法兰

认证

UL
