威景 Viking FSX-A 型雨淋报警阀

名称: 雨淋报警阀

品牌: 威景/ Viking

货号: FSX-A

产地: 美国

清除

描述

vikinghead



美国威景公司创立于1897年,是知名消防设备制造商,在美国设有制造厂,全球有六十多个分公司,代理商遍布世界七十多个国家和地区。美国威景公司自1985年起开始为中国服务。一直全力从事防火设备销售及技术支持服务。

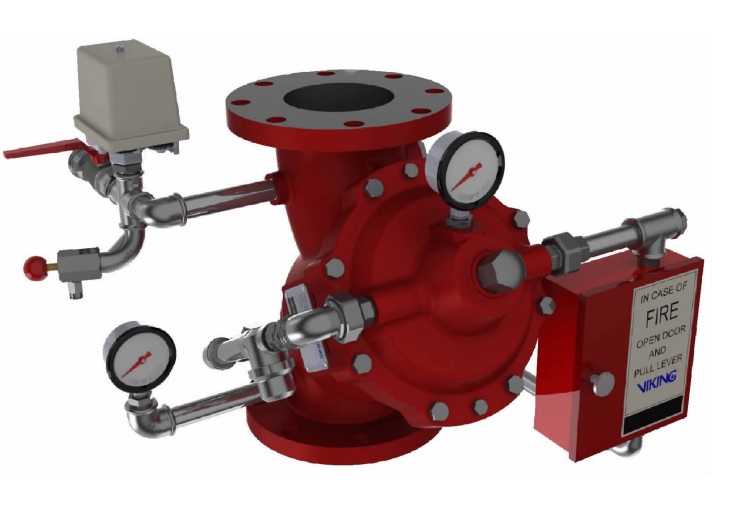

viking-fsx-a

1.产品概述

Viking(威景)的 FSX-A 型隔膜式雨淋报警阀采用双密封设计,阀瓣通过阀杆和橡胶隔膜驱动相连接, 通过旁路管线实现供水侧和控制隔膜腔之间的压力补偿,靠控制隔膜腔和供水侧的压差来实现雨淋报警阀启闭。当隔膜腔内的水压和供水压力相等时阀瓣关闭, 雨淋报警阀处于伺应状态。 当发生火灾时,通过自动或紧急手动方式使隔膜腔泄压,打开阀瓣使水流进入出水腔和系统管网来实施灭火。

雨淋系统是把压力水通过管网中的开式喷头对保护区进行淹没式喷洒的一种固定灭火系统, 所以雨淋系统的管网平时是空的。 ZSFM(FSX-A)型雨淋阀的启动方式有电启动、湿式传动和紧急手动启动。

雨淋系统通常需要火灾缓冲区域来保护严重危险等级的空间或对表面进行冷却以防止变形或坍塌,例如含有低闪点物质的仓库或加工区域,火灾可能会快速蔓延的区域,含有可燃液体的储罐,变压器,设备沟或产品处理系统。



2.技术数据

认证 CCCF、UL
公称直径 DN50、DN80、DN100、DN150、DN200
最大工作压力 1.6 MPa
最小供水压力 0.2 MPa
法兰联接尺寸 PN16 、ANSI B16.5 级 150 / DIN ISO,符合 DIN EN 1092 标准
安装方式 垂直安装
适用介质 淡水/泡沫水混合物
适用环境温度 4°C~ 60°C
报警元件 带转换触点的报警压力开关 1 常开触点,1 常闭触点;
开启方式 电启动 (24 VDC 电磁阀) / 湿式传动 / 紧急手动启动





雨淋阀的材料/表面涂层:

外壳 球墨铸铁
阀座 黄铜
活塞杆 不锈钢
阀盘 黄铜
隔膜 NBR 纤维增强材料
垫片 NBR
表面涂层 RAL 3000 底漆 & 清漆

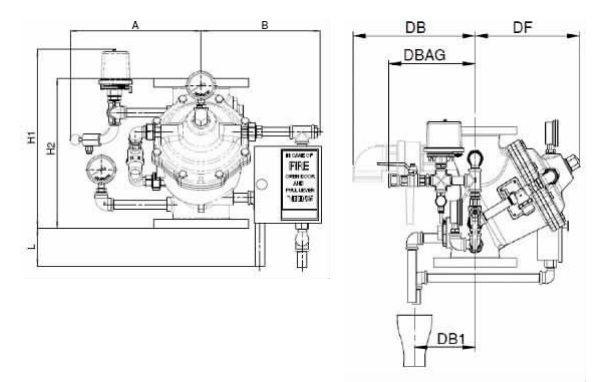

3. 外形尺寸

规格 DN50 DN80 DN100 DN150 DN200
A 360 370 340 370 405
AG 270 270 255 270 300
B 325 335 335 380 475
C 220 225 235 260 305
L 150 120 90 15 10
H1 370 380 390 470 600
H2 280 310 350 480 600
DF 210 250 280 335 450
DB 210 245 330 325 325
DBAG 190 190 190 190 190
DB1 140 150 160 170 180

(1)电启动

fsx-a1

(2)湿式传动

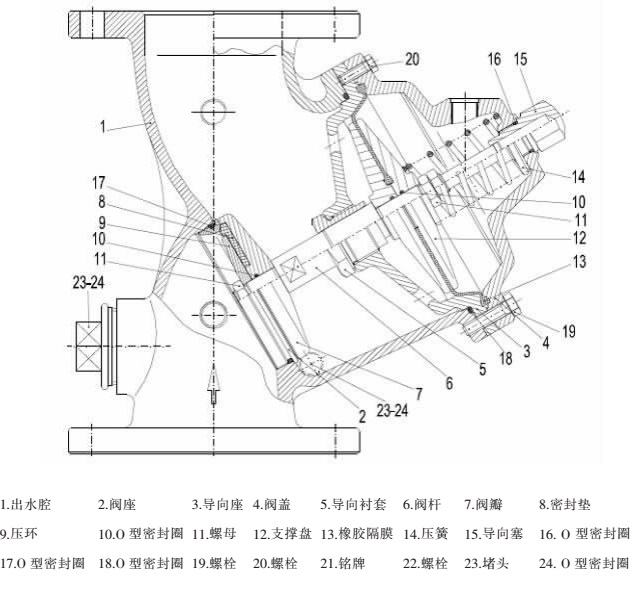

Viking fsx-a24. 阀体组成图

viking-fsx-a-3

订货说明

  • 1、货源稳定
    上海幻点为美国威景_VIKING经销商,所有货源保证质量;能够提供较快交货期。
  • 2、关于价格
    网页标注价格为预付定金,实际价格请跟我们联系确认。
  • 3、关于售后
    依照Viking原厂的质保条款。

其他信息

重量 10 kg
压力等级

PN16

型号

FSX-A

材料

球墨铸铁

口径

2''-50mm, 3''-80, 4''-100, 6''-150mm, 8‘’-200mm

接口

ISO国标法兰, ANSI美标法兰

认证

UL,CCCF
