威景 Viking F-1 型雨淋阀和雨淋系统

名称: F-1 型雨淋阀和雨淋系统

品牌: 威景/ Viking

货号: F-1

产地: 美国

清除

描述

vikinghead



美国威景公司创立于1897年,是享誉世界的著名消防设备制造商,在美国设有制造厂,全球有六十多个分公司,代理商遍布世界七十多个国家和地区。美国威景公司自1985年起开始为中国服务。一直全力从事防火设备销售及技术支持服务。



1.产品概述

F-1 型雨淋阀是一种快速启动、差压膜板式、配置可移动式部件的水控制阀门。 在雨淋系统和预作用系统中,该阀门通常用于控制水流。 该阀门通过阀体中可移动附特氟龙防腐层的球墨铸铁阀瓣和 EPDM 橡胶隔膜件组成可移动部件,将上腔压力水和下腔进水及出水腔完全分隔开,确保出水腔和系统管网在通常情况下不被注水。 当发生火灾情况下,可移动部件发生移动,下腔水注入出水腔从而进入系统管网。
雨淋系统是把压力水通过管网中的开式喷头对保护区进行淹没式喷洒的一种固定灭火系统,雨淋系统的管网平时是空的。 雨淋阀的启动方式有湿式传动、干式传动、电启动和紧急手动启动。
雨淋系统通常需要火灾缓冲区域来保护严重危险等级的空间或对表面进行冷却以防止变形或坍塌,例如含有低闪点物质的仓库或加工区域,火灾可能会快速蔓延的区域,含有可燃液体的储罐,变压器,设备沟或产品处理系统。
泡沫和水联用雨淋系统是使用泡沫喷头或开式喷头和从雨淋阀系统侧引入一定比率的空气泡沫液。 泡沫-水系统用在需用窒息和冷却介质进行控制或扑灭的火灾。



2.技术数据

出水方式:直通型 出厂测试压力:500psi(3447kpa)
认证:CCCF、FM、UL、ABS 等 阀瓣上下压力差比:2:1

阀体尺寸 进口连接方式 出口连接方式 法兰孔径 当量 运输
DN80 法兰 法兰 ANSIB16.42 Class150 3.6m 37kg
DN80 法兰 法兰 DIN2501/BS 4504 PN10/16 3.6m 37kg
DN100 法兰 法兰 ANSIB16.42 Class150 6.4m 66kg
DN100 法兰 法兰 DIN2501/BS 4504 PN10/16 6.4m 66kg
DN150 法兰 法兰 ANSIB16.42 Class150 11.9m 123kg
DN150 法兰 法兰 DIN2501/BS 4504 PN10/16 11.9m 123kg
DN200 法兰 法兰 ANSIB16.42 Class150 17.4m 212kg
DN200 法兰 法兰 DIN2501/BS 4504 PN10/16 17.4m 212kg







3.产品特征

a) 便捷更换阀体中 EPDM 隔膜件和 EPDM 橡胶圈
b) 可水平或垂直安装
c) 不必打开阀门的情况下操作复位
d) 阀门的开启方式可以:湿式传动、干式传动、电启动或以上方式的组合。

4.雨淋系统组成图

(1)F-1 型电启动雨淋系统组成图

工作原理:感温或感烟火灾探测器或手动/电控启动装置动作,将向消防控制箱发出电信号,启动电磁阀。 电磁阀通电开启后,雨淋阀隔膜腔泄压,雨淋阀开启,同时启动系统报警装置。

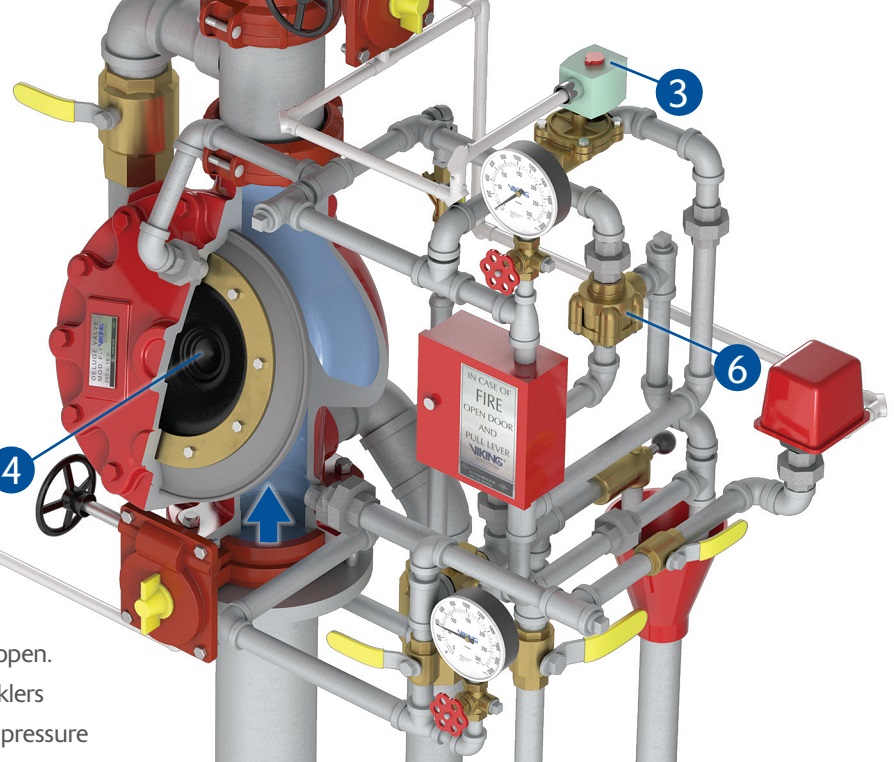

威景电启动-F-1-型雨淋阀系统图

威景电启动-F-1-型雨淋阀系统图

(2)F-1 型湿式传动雨淋系统组成图

雨淋阀湿式传动配管为探测系统提供接口,湿式传动探测系统包括用作热探测器的闭式传动喷头和手动紧急开阀装置。 湿式传动喷头或手动开阀装置后,雨淋阀被开启。



设计湿式传动雨淋系统时应注意:

  • 阀组和湿式传动管道安装地点环境温度大于 4℃
  • 传动喷头为快速响应喷头,最小流量系数 K=80
  • 与湿式传动配管接口连接的传动配管最小直径为 DN15,40 号钢管, 湿式传动管道建议采用内镀锌管和铸铁管件。
  • 传动管道至雨淋阀的最大高度和传动管道至最远传动喷头或紧急手动开阀装置的等效管道长度,应根据雨淋阀路口供水压力,按设计曲线图选择。
  • 湿式传动管线最不利点处应设流量系数 K=80 的末端测试阀, 最不利点通常临近湿式传动管最高最远点的传动洒水喷头或手动启动装置处。
  • 打开传动管道末端测试阀或远方手动紧急开阀装置后雨淋阀开启时间必须满足规范要求。
威景湿式传动-F-1-型雨淋阀系统图

威景湿式传动-F-1-型雨淋阀系统图





(3)F-1 型干式传动雨淋系统组成图

干式传动配管为探测系统提供接口,干式传动探测系统包括用作热探测器的闭式传动喷头和手动紧急开阀装置。 当干式传动喷头或紧急手动开阀装置动作后,传动管道内气压下降,干式传动控制阀开启,雨淋
阀膜片腔泄压,雨淋阀开启。
传动喷头为快速响应喷头,最小流量系数 K=80
与干式传动配管接口连接的传动配管最小直径为 DN15,40 号钢管, 干式传动管道建议采用内镀锌管和铸铁管件。
干式传动管线末端设流量系数 K=80 的末端测试阀

威景干式传动-F-1-型雨淋阀系统图2

威景干式传动-F-1-型雨淋阀系统图2





F-1 型雨淋阀组垂直安装外形尺寸



威景F-1-型雨淋阀组垂直安装外形尺寸

威景F-1-型雨淋阀组垂直安装外形尺寸



订货说明

  • 1、正品货源-最短交货期
    上海幻点为美国威景经销商,所有货源保证原装;能够提供最快交货期。
  • 2、关于价格
    网页标注价格为预付定金,实际价格请跟我们联系确认。
  • 3、关于售后
    依照Viking原厂的质保条款。

其他信息

重量 10 kg
压力等级

PN17

型号

E-1

材料

铸铁

口径

3''-80, 4''-100, 6''-150mm, 8‘’-200mm

接口

ANSI美标法兰

认证

UL,FM,CCCF,ABS
