美国泰科Tyco AV-1 型湿式报警止回阀

名称: 湿式报警阀止回阀

品牌: 泰科/ Tyco

货号: AV-1,FM UL认证

产地: 美国

此产品目前缺货,暂时无法购买。


描述

泰科消防

  • 产品特色

  •

  • AV-1 型报警止回阀是分离阀座圈,橡胶衬面阀瓣,水流报警止回阀。用于湿式自动喷水灭火系统,可直立或水平安装。当系统流入相当于一只或多只喷头的稳定流量后,可自动启动电动和 / 或水力报警装置。
  • 阀体和手孔盖为球墨铸铁,阀座为青铜, DN65 阀的阀瓣为不锈钢,其它阀门的阀瓣为球墨铸铁,所有阀门均采用 EPDM 作阀瓣衬面。
  • AV-1 型报警止回阀配管附件包括:系统压力表、旁通止回阀、主排水阀和报警试验阀等。旁通止回阀可使水压增加而产生的少量而缓慢的水流进入系统侧管道,而不使阀瓣开启,以降低误报警的可能性。
  • AV-1-300 型额定工作压力为 2.07Mpa。

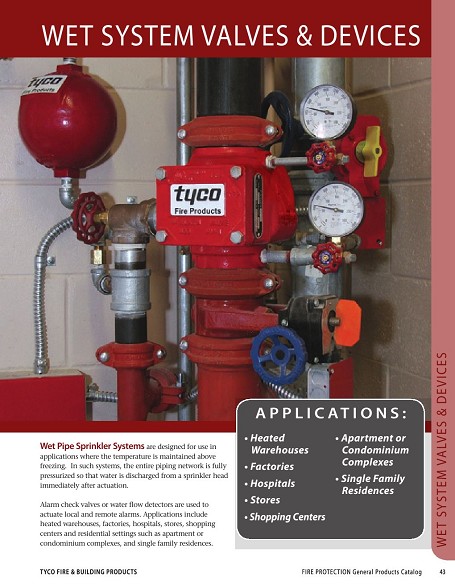

  • 泰科湿式报警阀AV-1

    泰科湿式报警阀AV-1

    技术数据



型号 AV-1-300
进出口连接方式 沟槽 – 沟槽 沟槽 – 法兰 法兰 – 法兰
认证 UL、 ULC、 FM
安装方向 直立 / 水平
工作压力范围 AV-1-300 为 0.14~2.1Mpa
配套附件 基本配管,延时器,水力警铃,压力开关
外形尺寸 阀组安装分为立式封闭排水,立式开放排水,水平封闭排水三种,外形尺寸不同,详细尺寸请向公司索取。
  • 设计要求

  • 1. 必须考虑水力试验而产生的大量水的排放问题。
    2. 直立安装阀门时,应使水流方向向上。水平安装阀门时,应使排水管的方向向下。
    3. 系统设计和安装时必须注意系统管道的结构是否会在管道中产生气囊,气囊中气体的大量存在可能在系统动作时引起歇性报警。
    4. 在报警阀水力最远点的配水管顶部或配水支管末端设置末端测试阀,系统注水时,开启末端测试阀,缓慢向系统充水,可避免系统管道积存大量的气体。
  • AV-1 型湿式报警止回阀 DN65~DN200
泰科湿式报警阀止回阀原理图

泰科湿式报警阀止回阀原理图

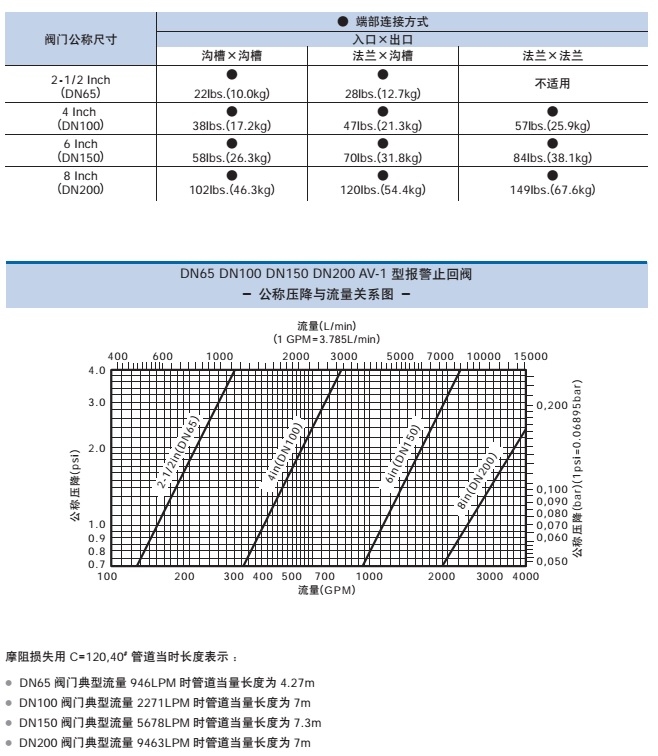

av-4



订货说明

  • 1、正品货源-最短交货期
    上海幻点为泰科经销商,所有货源保证原装;能够提供最快交货期。
  • 2、关于价格
    网页标注价格为预付定金,实际价格请跟我们联系确认。
  • 3、关于售后
    依照Tyco原厂的质保条款。 现场服务费不包含在产品价格里面。

其他信息

重量 10 kg
压力等级

PN16

型号

AV-1

材料

铸铁

口径

2.5''-65, 4''-100, 6''-150mm, 8''-200mm, 其他尺寸

接口

ISO国标法兰, ANSI美标法兰, 沟槽

认证

UL,FM,CCCF
