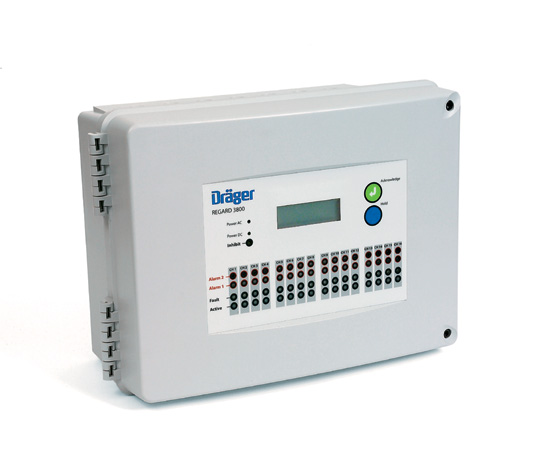

德尔格 Draeger Regard 3920 3900多通道气体报警控制器

  • 品牌: 德尔格/ Draeger Safety
  • 型号:Regard 3900 3920 非危险区域控制单元 气体泄漏报警控制器

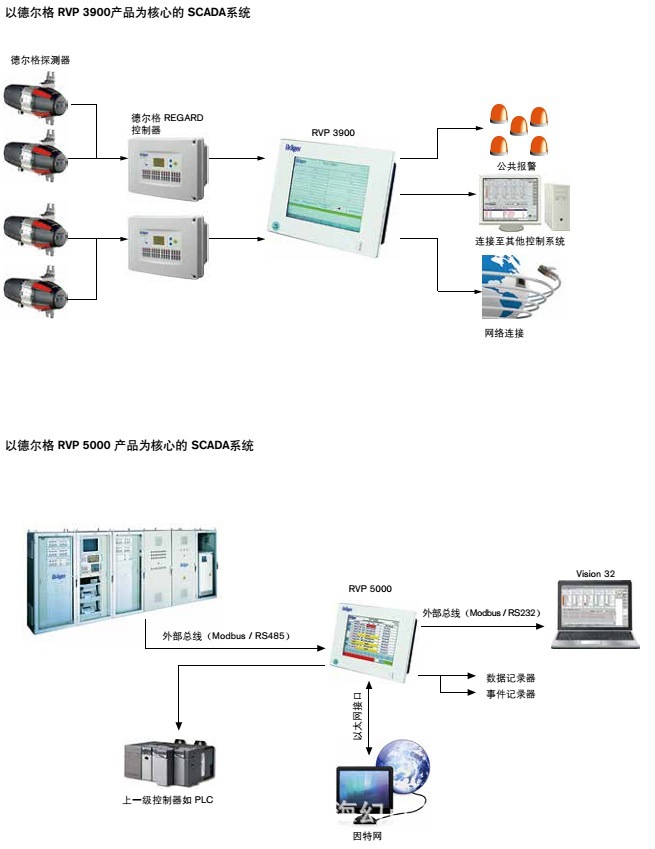

  • 目的:连接固定式气体探测器,进行监控和报警,动作联动,输出信号到中央控制系统
  • 原产地:德国
清除

描述

undefinedundefined

产品介绍

产品特点

德尔格REGARD 3920是用于监测有毒气体,氧气和可燃气体的独立控制系统。依据所安装的输入/输出模块的类型和数量,可相应配置为1到16个输入通道的控制系统。



德尔格REGARD 3920是满足紧缩预算要求的模块化控制系统,坚固的IP 65机箱内可装4 – 20 mA模块和继电器模块。专为中国用户提供的中文操作菜单,多种配置方式,既可使用面板按键进行设置和标定,也可通过配置软件进行设置和标定。

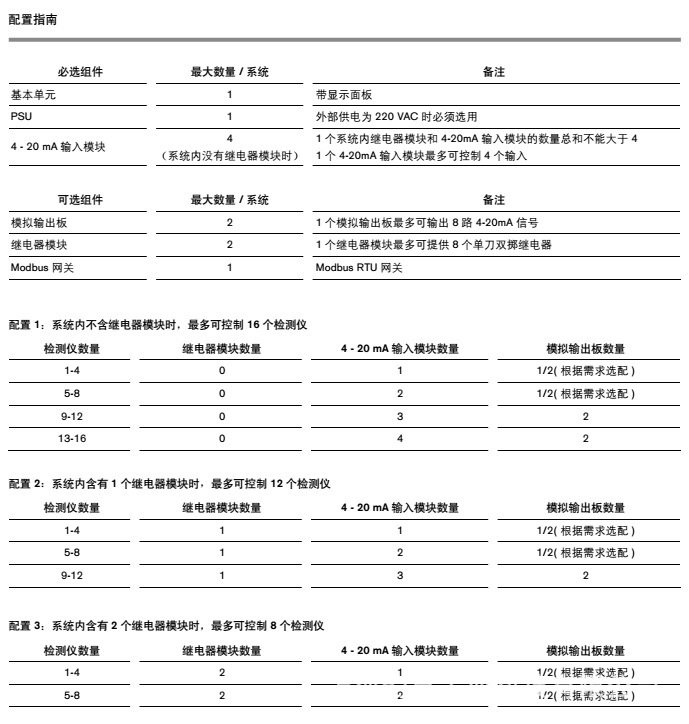

模拟输入模块
每个模拟输入模块适用于1到4个2线或3线的4 – 20 mA变送器。每个变送器都连接到指定的端子上。一个德尔格REGARD 3920可以安装多达4个模拟输入模块,因此最多可接收16个变送器的信号输入。每个输入模块上装有3个 单刀双掷继电器,分别提供一个故障报警输出,一个一级报警输出和一个二级报警输出。两级报警值可以随意设置,还可以设置为升报警或降报警、锁定或非锁定。区分每个输入模块仅需进行简单的跳线。

模拟输出模块
每个4 – 20 mA模拟输出模块最多可复制8个模拟输出,使得气体浓度的数据可以被其它设备接收。一个独立的德尔格REGARD 3920控制系
统最多可安装2个模拟输出模块。



继电器输出模块
每个继电器输出模块配有8个单刀双掷继电器,每个继电器模块的继电器1默认设置为故障报警继电器,不可作其它设置。其余的7个继电器可以设置为:独立报警,公共报警,投票式报警,继电器抑制或不可操作继电器。继电器模块还通过设定第二个故障阈值提供一个附加的三级报警。所有可配置继电器均可设置成升报警降报警、锁定或非锁定,常励磁或报警励磁。所有的继电器报警可通过控制器外壳面板上的按钮进行确认。每个德尔格REGARD 3920控制系统最多可以接2个继电器模块。*



系统设置
德尔格REGARD 3920所有定期标定包括零点标定以及灵敏度标定都可通过Config 3920软件进行,系统初次设置可以在离线状态下进行,然后在调试服务期间传送至控制系统中,也可以从德尔格REGARD 3920控制器上下载已有配置,进行校验。系统设置和标定也可通过控制器面板上的操作按键在现场随时进行调整。
undefined



订货信息



部件描述 订货号
Dräger REGARD 3920 基本单元 4208850
Dräger REGARD 3920 4~20mA输入模块 4208782
Dräger REGARD 3920 继电器模块 4208784
Dräger REGARD 3920 显示板 4208846





undefined


controller2

  • controller3


    undefined

订货说明

1、正品货源      上海幻点为德尔格授权经销商,所有货源保证原装德国进口

2、关于价格      网页标注价格为订货价格,实际价格请跟我们联系确认。可以开具增值税发票。

3、关于售后     依照德尔格原厂的质保条款。 现场服务费不包含在产品价格里面。

其他信息

重量 3 kg
尺寸 42 × 19 × 30 cm
品牌

可配置通道数

4, 8, 12, 16

测量气体和适用范围

毒气, 氧气和可燃气, 测量范围可自定义 具体量程、 气体名称、 测量单位参看探测器类型 设置通过笔记本电脑或面板操作按键进行

信号输出

一级、 二级、 故障报警输出
可选的继电器模块提供报警和抑制继电器
可选的继电器模块提供独立报警, 公共或组式报警
可选的继电器模块也提供继电器复位模式选择
可选的中继模块提供4-20mA输出

显示屏

四行40个字符显示的LCD显示屏, 文字显示菜单及信息, 3个查询按钮。
LED显示每通道的运行状态: 运行中, 故障报警, 一级报警、 二级报警
DC和AC电源指示灯
抑制继电器开启指示灯

防爆等级

非防爆

防护等级

IP65

外壳材质

ABS-OV 材料结构

工作电压

外部: 24VDC
内部: 2.5A, 5A或者10A交流电@110/240V

输入

2或3线 4~20mA 变送器
远程复位
24VDC

安装方式

墙壁安装

环境湿度

0-100%RH,无冷凝

环境温度

0-55摄氏度

认证

SIL1,ATEX, CE
