以色列ECO VALVE 油水分离阀
T00 / T0R 型

以色列ECO VALVE分离阀 | T00 / T0R 型

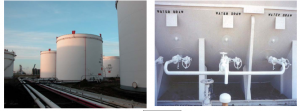

储油罐积水问题
储油罐存在积水有多种原因,例如昼夜温差导致水气冷凝,雨水渗入,排水管开裂以及其他原因。由于水的比重大于油品,因此水会沉积在储罐底部。

浮顶储罐是最常见的成品油储存容器,安全性高,能够使油品蒸发损失降至最低。由于浮顶可上下移动,因此应当将浮顶上聚积的雨水通过软管或活节管排出,而排水管可能出现开裂或漏失现象。

积水导致的问题如下:

  • 储罐底部的积水会腐蚀罐底或罐壁,可能导致渗漏
  • 混入油品的水分会降低油品质量
  • 水生菌类繁殖聚集阻塞过滤器

积水通常利用手动阀门排出。手动阀门安装于管道末端,管道通向储油罐底部。手动阀门定期开启排出积水。储存的油品不同排水频率也不同,有些储罐可能每个月进行排水,但是航空燃油储罐等需要每天排水。

手动阀门成本不高,但可靠性不佳,排水时可导致安全问题,并且油品经常漏出。通常而言,阀门操作人员打开阀门后需要等待,并观察积水是否完全排出。

这项工作耗时较长,容易出现问题,存在安全隐患。安全方面的问题大多数因油品(尤其是轻质油)和空气接触引起,存在出现爆炸事故的风险。有时可能出现操作人员被油气熏晕的情况。

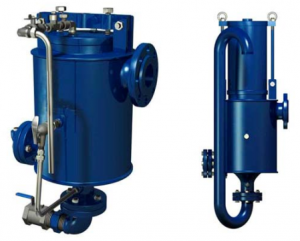

伯尔梅特 T00/T0R 型分离阀
伯尔梅特分离阀造型实用美观,可自动排出储罐的积水。分离阀分为两类:

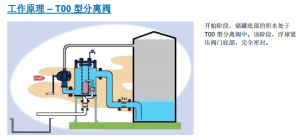

储罐底部排水 – T00 型分离阀:
T00 型分离阀用于排出储罐底部的积水,油品到阀门浮球位置时,阀门自动关闭。

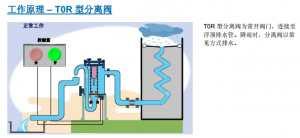

浮顶排水 – T0R 型分离阀:
T0R 型分离阀可防止浮顶储罐浮顶排水软管开裂破损造成油品漏失。阀门常开,可顺畅排水。油品进入阀门时,阀门关闭。选择警示附加功能时,可以发送远程电信号进行警示,提醒工作人员储罐需要维护。

以色列ECO VALVE分离阀的优势以及产品比较
两款以色列ECO VALVE分离阀的优势具体如下:

解决油品漏失问题,避免资源浪费
由于储罐所储存的油品具有巨大的经济价值,因此必须进行精心管理。伯尔梅特分离阀可减少油品意外漏失情况,避免资源浪费。

  • 常见储罐高度为15米。在4”管径,10米水头压力的情况下,油品流量为每分钟 2m³。
  • 如果一桶石油(0.16 m3)价格为100美元,则一分钟的损失达到1200美元。
  • 如果一桶汽油价格为200美元,则一分钟的损失达到2400美元。

符合环保规定
大多数国家在石油或成品油倾倒方面均有严格规定,禁止油品漏出渗入地下水层,影响饮用水的水质。储罐区地面通常为造价较高的混凝土,可以防止漏失油品渗入地下,但是漏出的油品可能通过裂缝、孔隙等表面缺陷渗入地下。此外,油品漏失可能引起火灾,尤其大量油品聚积在低洼位置时火灾风险更大。

内部管道开裂破损时可远程警示
储罐浮顶内部管道可能出现破损渗漏,但是工作人员一般难以发现。伯尔梅特 T0R 型阀门可选电限位开关。限位开关可向控制室发送远程信号,警示需要进行维修。

自动运行
采用手动排水阀门时,操作人员需要在场观察排水情况,排水结束时立即关闭阀门。有时工人没及时注意排水结束或难以目测判断排水结束,这样将出现油品漏出的情况。
由于储罐浮顶排水管的破损和渗漏极不易发现,因此不能采用手动排水阀门。伯尔梅特分离阀在油品进入后可自动关闭,防止油品通过排水管排出。

具有卓越的密封性能
蝶阀和球阀等手动阀门在密封方面可靠性不高,可能在操作过程中出现卡死现象,油品杂质在关闭时可能也会卡住阀门。伯尔梅特分离阀具有出色的密封性能,低压下亦可轻松关闭。

以色列ECO VALVE分离阀体积小,价格实惠
市场上其他厂商的分离阀通常体积较大,价格昂贵,使用方法复杂。除使用不便外,大体积储罐还需要安装配置新的管道系统。

以色列ECO VALVE分离阀重量轻体积小,可以直接安装在储罐底部现有管道手动阀门的接口上。

造型和维护
伯尔梅特分离阀拥有一体化活动部件,维护方便。阀门内部部件为不锈钢材料,可靠性高。阀门尺寸小,可以方便快速拆卸,只需卸下顶部两枚螺栓便可打开阀门进行清洗和维修。

虽然伯尔梅特分离阀可以工作数年不用维修,但建议每6个月进行清洗和检查。储罐的钢锈和漆片可能脱落掉入 T00 型分离阀,需要定期清洗,这点和其他分离阀没有区别。

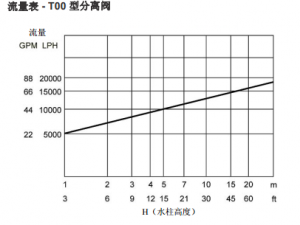

T00 型分离阀的流量 – 相关问题和优势
T00 型分离阀的流量设计可解决出现漩涡的问题。流量过高时将出现漩涡,导致通常储罐位于顶层的油品和位于底部的水相互混合。

针对该问题,T00 型分离专门配置了可大幅降低流量的内部限流孔。过去需要高流量阀门的原因是操作人员需要在场守着阀门等待排水结束,但是由于 T00 型分离阀可以自动关闭无需操作人员等待,并且低流量可以防止出现漩涡现象,因此低流量设计更加重要。

T0R 型分离阀的流量 – 相关问题和优势
T0R 型分离阀流量设计主要考虑两个因素。一方面,流量不能过高,原因是油品流动过快时可能对浮顶有拉拖作用。浮顶在拉力作用下位置下降,会使阀门在需要开启时关闭。

另一方面,T0R 型分离阀在暴雨时应能迅速排出大量雨水。雨量太大的情况时,需要使用多台 T0R 型分离阀。

关于所需 T0R 型阀门的数量,计算方法如下:浮顶面积乘降雨量再除以 T0R 型阀门的处理量。其中降雨量可根据当地降雨量预估,小雨为2mm/小时,大雨为50mm/小时。

例如,储罐直径D为50m,降雨量Ri为20mm/小时,则
浮顶面积A为:A=π * D²/ 4=π *2500/4≈ 1963m²
雨水流量(Q)= Ri * A = 0.02*1963 = 39.26 m³/小时,即39,260加仑/小时

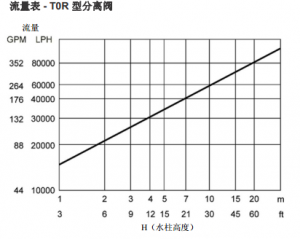

如果浮顶高度为10m,根据上方 T0R 型分离阀流量表流量,分离阀流量为60,000加仑/小时。据此,一台分离阀足够排泄上述浮顶的雨水。

如果降雨量为40mm/小时,则流量Q为78.52 m³/小时。此时需要安装两台 T0R 型分离阀。

适用的油品储罐
T00 和 T0R 型分离阀可自动排出储罐中的积水,适用于以下油品储罐,包括汽油、粗柴油、航空燃油、煤油、柴油、原油、所有蒸馏石油产品、密度小于0.94的轻质原油。

需要注意,重质原油和船艘用油等重油需要加热才能流动。分离阀可应用于这些油品的储罐,但是需要确保这些油品处于可流量状态以便分离阀正常工作。

伯尔梅特分离阀不适用于液化石油气和液化天然气的储罐,原因是液化石油气和液化天然气需要高压(100公斤以上)保存以保持液体状态。

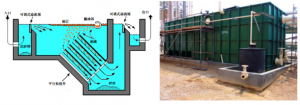

降低对 API 分离装置的依赖度
油品储存区中,漏出的燃油和其他油品被收集起来放入排水处理系统,系统需配备API分离装置,该装置造价昂贵,结构复杂,其作用是分离油品和水并进行储存,使油品避免漏失浪费并造成污染环境。

根据法律规定配备 API 分离装置

  • API 分离装置处理的对象主要是不当操作导致的漏出油品,而 T00 型分离阀可有效减少油品漏出现
    象。新储罐区安装 T00 型分离阀后,只需采用小型或价格低廉的 API 分离装置即可。
  • API 分离装置处理量有限。如果出现油品大量漏失的情况,则油品白白流失。此外,API 分离装置需要定期清洗和维护,该期间漏失的油品也会被浪费。使用 T00 型分离阀可显著减少油品漏失浪费现象,有效保护环境不受污染。

其他相关问题

  • 可选手动泵:T00 型分离阀中含有10-15升油品。为避免浪费,拆卸分离阀时可以使用手动泵将油品倒灌回储罐。T00 分离阀位置低于储罐时,无需选用手动泵。
  • 天气非常寒冷时,分离阀与管道及液体输送设备一样需要保护,可以采用包覆或加温方法,不使用时应排空积水。
  • 伯尔梅特分离阀为人工现场操作,无需电力便可工作,不会被控制室工作人员意外开启。

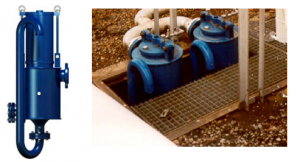

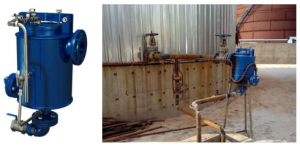

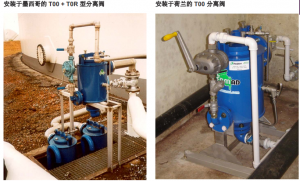

以色列ECO VALVE分离阀部分应用实例
